Aplicaciones del termistor NTC para limitar eficazmente la corriente de entrada

Aplicaciones del termistor NTC en la limitación de corriente de entrada

Introducción

NTC (Negativo Coeficiente de temperatura) termistores son componentes cruciales en muchos dispositivos electrónicos, conocidos por su capacidad para gestionar eficazmente la corriente de entrada. Este artículo explorará varias aplicaciones de termistor ntc en limitación de corriente de entrada, particularmente en fuentes de alimentación de modo conmutado (SMPS), módulos de alimentación CA-CC, convertidores CC-CC e inversores industriales.

Applicación s :

1. Limitación de la corriente de entrada en fuentes de alimentación conmutadas (SMPS)

Las fuentes de alimentación conmutadas (SMPS) son populares debido a su tamaño compacto, diseño liviano y alto rendimiento. Cuando se enciende una SMPS, experimenta una corriente de entrada máxima alta a medida que el filtro condensador cargas. Esta corriente de entrada puede reducir la vida útil del capacitor, dañar los contactos del interruptor de encendido o destruir los diodos rectificadores, lo que requiere contramedidas efectivas.

Termistores NTC se utilizan ampliamente para limitar la corriente de entrada en las fuentes de alimentación conmutadas, lo que ofrece una solución sencilla y de bajo costo. Conectar una Termistor NTC Incluso después de que el circuito rectificador produzca beneficios similares.

2. Limitación de la corriente de entrada en módulos de potencia CA-CC

Los módulos de potencia, que integran varios circuitos de potencia y componentes periféricos, se denominan fuentes de alimentación integradas. Los módulos de potencia CA-CC constan de circuitos rectificadores CA-CC, convertidores CC-CC y componentes externos mínimos, formando un sistema de potencia optimizado que ahorra espacio. Un termistor NTC limita eficazmente la corriente de entrada aplicada a la entrada y la salida. condensadores Al encender.

Figura: Termistor NTC for Limitación de la corriente de entrada en módulos de potencia CA-CC

3. Limitación de la corriente de entrada en convertidores CC-CC

En circuitos de alimentación de CC, como los convertidores CC-CC, los termistores NTC sirven como termistores de potencia para limitar la corriente de entrada durante la fase de encendido inicial, cuando los condensadores de entrada y salida se están cargando. La resistencia del termistor NTC disminuye significativamente después del encendido, lo que reduce la pérdida de potencia en comparación con el uso de una resistencia fija.

Figura: Termistor NTC de coeficiente de temperatura negativo para limitación de corriente de entrada en convertidores CC-CC

4. Limitación de la corriente de entrada en inversores industriales

Los motores de inducción, que se utilizan habitualmente en fábricas, grandes instalaciones y edificios de oficinas, impulsan ventiladores, bombas, aires acondicionados y otros equipos. Estos motores, aunque son simples y estables, tienen velocidades que dependen de la frecuencia y requieren inversores para controlar la velocidad. Los motores con inversores, conocidos como variadores de velocidad (VSD), reducen significativamente el consumo de energía.

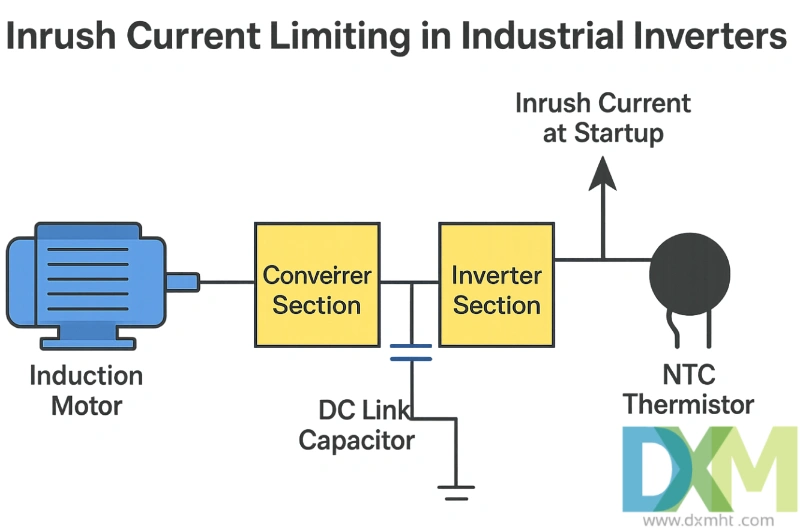

Un sistema inversor consta de una sección de convertidor, una sección de inversor y un condensador de enlace de CC (condensador de filtro) después del convertidor. Al arrancar, el dispositivo se carga y una corriente de entrada varias veces mayor que la corriente de estado estable llena el condensador de enlace de CC. Esta corriente de entrada puede afectar negativamente a la vida útil del condensador de CC o dañar los dispositivos semiconductores. Para evitarlo, se conecta un termistor NTC (termistor de potencia).

Conclusión

Los termistores NTC son esenciales para controlar la corriente de entrada en diversas aplicaciones, incluidas las fuentes de alimentación conmutadas, los módulos de potencia CA-CC, los convertidores CC-CC y los inversores industriales. Su capacidad para limitar eficazmente la corriente de entrada garantiza la longevidad y la fiabilidad de los componentes electrónicos, lo que los hace indispensables en los sistemas electrónicos modernos. Al integrar termistores NTC, los ingenieros pueden mejorar el rendimiento y la seguridad de los sistemas eléctricos.
